¿Qué son las estructuras aligeradas?
Las estructuras aligeradas son sistemas constructivos de ingeniería basados en entramados autoportantes de acero conformado en frío de bajo espesor (habitualmente entre 0,4 y 4,00 mm). A diferencia de las estructuras de hormigón o los perfiles laminados pesados, una estructura metálica ligera destaca por su extraordinaria relación resistencia-peso.
Técnicamente, el peso de estas estructuras oscila únicamente entre 20 y 40 kg/m², en comparación con los más de 200 kg/m² que promedia la obra húmeda convencional. Esta drástica reducción de las cargas muertas permite que la estructura metálica ligera autoportante sea idónea para salvar grandes luces sin añadir pilares intermedios, optimizando los cimientos del edificio y facilitando un comportamiento sísmico superior debido a su baja masa y elasticidad mecánica.
Perfiles de acero galvanizado para estructuras aligeradas
La durabilidad y solidez técnica de una estructura metálica ligera dependen por completo de la calidad de su esqueleto. En Perfiles Blanco procesamos exclusivamente perfiles de acero galvanizado bajo los estándares normalizados europeos más exigentes.

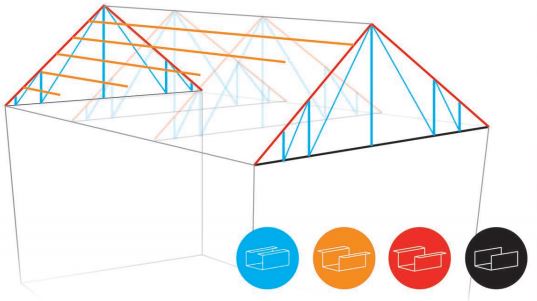

Para la configuración de estos sistemas aligerados, las geometrías más utilizadas incluyen:
- Perfiles C y U (Estructurales): Utilizados como montantes, canales y vigas portantes principales para resistir las cargas del entramado.
- Perfil omega galvanizado: Es el componente técnico por excelencia para fijar los paneles de aislamiento y actuar como rastrel técnico en estructuras ligeras para cubiertas y fachadas ventiladas.
Fabricamos espesores variables de 0,4 a 4,00 mm con recubrimientos de zinc que protegen el material de por vida contra la corrosión ambiental.
¿FUNCIÓN DE LA ESTRUCTURA LIGERA PARA TECHO?
Las estructuras ligeras sirven para diversas funciones:
- Soportan cargas: Esta es la principal función de toda estructura, porque las fuerzas o cargas siempre se encuentran presentes en la naturaleza; El viento, la gravedad, el oleaje, entre otras.
- Cuidan partes delicadas: Una estructura tiene como misión cuidar las partes delicadas de los objetivos que los tienen, un claro ejemplo es: El esqueleto, ya que cuida nuestros órganos internos.
- Mantienen la forma: Es indispensable que las estructuras no se deformen, porque si esto sucede los cuerpos podrían fragmentarse.
- Ser estable: Esta estructura no puede caerse o volcarse, así reciba varias cargas de peso
- Ser ligeras: Estas estructuras tienen que ser lo más livianas posible, ya que, si la estructura fuese más pesada de lo que normalmente debe ser, se puede venir abajo y, esto tendría como consecuencia, accidentes y pérdidas de materiales.
VENTAJAS DE LAS ESTRUCTURAS LIGERAS PARA TEJADOS
- Control de la inversión: El desarrollo a la medida consciente que se mantenga un control más a fondo de todo el proyecto en general.
- Amigable con el medio ambiente: Este material de construcción reduce grandemente los residuos durante la ejecución. Además, esto ayuda a economizar los materiales.
- Diseño y ejecución a la medida: Con este sistema tienes la completa libertad de elegir el diseño y acabado que desees. A esto se le agrega una gran precisión en el concepto constructivo, que le proporciona una mayor coincidencia entre lo planeado y lo ejecutado.
- Control en los tiempos: Este sistema de construcción es un sistema en seco, lo que se traduce en una mayor rapidez y calidad de la ejecución del proyecto.
Ventajas frente a la estructura de hormigón
El empleo de estructuras aligeradas para cubiertas y cerramientos aporta ventajas competitivas insuperables frente al hormigón armado convencional:
- Menor peso propio: Reduce las cargas estructurales hasta en un 80%, disminuyendo drásticamente el coste y volumen de las cimentaciones de la obra.
- Montaje en seco: Al eliminarse los tiempos de fraguado y la dependencia de la climatología, los plazos de ejecución en obra se reducen hasta un 60%.
- Flexibilidad y modularidad: Permite adaptaciones de diseño inmediatas y una total limpieza en el entorno de trabajo, minimizando los residuos industriales.
- Reversibilidad de la instalación: Al ser estructuras totalmente atornilladas, facilitan el desmontaje, la ampliación futura o el reciclaje íntegro de los componentes, cumpliendo con los criterios de sostenibilidad de la economía circular.

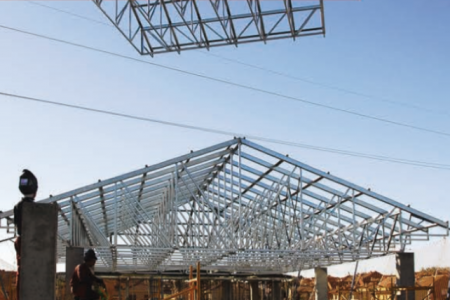

TIPOS DE ESTRUCTURAS PARA CUBIERTAS LIGERAS
Este término fue utilizado por primera vez por Hertz, quien fue el que descubrió las electromagnéticas. Pero es Buckminster Fuller quien lo especifica como la relación más barata entre una pluralidad de puntos o sucesos.
El origen de estas estructuras parte de las estructuras de generación poliédrica, donde en base de la subdivisión geométrica de los poliedros, conseguimos innumerables soluciones poliédricas a partir de sus truncamientos y derivaciones.
Queriendo describir las diferencias de fuerza entre un triángulo y un rectángulo, Fuller ejerce presión a las dos estructuras, y descubre que el triángulo es más rígido y aguanta la presión, mientras que el rectángulo se dobla y es inseguro, siendo el triángulo mucho más fuerte (hasta el doble de fuerte).
Este hallazgo dirigió sus estudios hacía la creación de un nuevo diseño arquitectónico, el domo geodésico. Descubrió que, si una estructura esférica se diseña a partir de triángulos, tendría una fuerza nunca antes vista.
El domo o la esfera geodésica, va de la mano con la palabra “hacer más con menos”, porque cierra el mayor volumen de espacio interior con menor cantidad de superficie, lo que ayuda a ahorrar en materiales y costos.
La estructura esférica de una cúpula es una de las atmósferas interiores más eficaces para viviendas humanas, esto se debe a que el aire y la energía pueden circular sin obstrucción, lo que permite que la refrigeración y la calefacción se provoquen de manera natural.
Los refugios geodésicos se han construido en todo el mundo en distintas temperaturas y climas, y han demostrado ser el refugio humano más eficaz que se pueda encontrar.
El domo geodésico es eficiente, ya que su área de superficie reducida necesita menos materiales de construcción; la exposición al frío en invierno y el calor el verano disminuye, ya que al ser esférica, existe la menor superficie por unidad de volumen por estructura.
El interior cóncavo crea un flujo de aire natural que consciente que el aire frío o caliente filtre uniformemente mediante la cúpula con la ayuda de los conductores de aire de retorno.
Es una superficie curva delgada, facetada o continua que, normalmente lleva la carga de forma eficaz con poca o ninguna flexión. Su forma geométrica de cáscara permite transmitir fuerzas dentro de la superficie mediante la tensión y compresión.
La carga genera delgadas estructuras con materiales eficientes en comparación con las estructuras en flexión. Las estructuras laminares de hormigón armado, igualmente conocidas como “Thin Concrete Shells”, surgen a mediados del siglo XX.
Son estructuras que se caracterizaban por su forma laminar, esbelta, eficaz y resistente; donde el espacio cómodo estaba definido por el envolvente de su propia forma geométrica, y el material usado unificaba y completaba la estructura; mejorando sus características de manera resistente y adaptable.
Claro, también existen otros tipos de estructuras ligeras no tan relevantes como las antes mencionadas. La primera es Membranas a tracción Pura: Tensionadas y la segunda Estructuras Neumáticas.
Ahora, es momento de mencionarles nuestras estructuras, las cuales son:
- Habitables sobre forjado: permiten un óptimo aprovechamiento bajo cubierta.
- No habitables sobre forjado: permiten un ahorro en tiempo de ejecución.
- Autoportantes: permiten el ahorro del último forjado.
Pide presupuesto sin compromiso. Rápidos en plazos y entregas a toda España.
Si buscas fábricas de perfiles metálicos, contáctanos por WhatsApp, llamada al +34 915 001 512 o rellenando nuestro formulario para poder ofrecerte una solución y presupuesto a medida.
Rápido plazo de entrega: En pedidos estándar 3/5 días y en especiales 12/15 días.
Pedido minimo: 2.000 metros lineales
Más de 60 años fabricando perfilería metálica en Fuenlabrada, Madrid.
PERFILES METÁLICOS PARA ESTRUCTURAS LIGERAS
En el ámbito de la construcción moderna, la elección de los perfiles metálicos adecuados para estructuras ligeras es esencial para garantizar eficiencia, durabilidad y costos optimizados. En Perfiles Blanco, nos especializamos en la fabricación de perfiles de acero conformados en frío que son ideales para diversas aplicaciones estructurales. A continuación, exploramos tres tipos de perfiles que son particularmente efectivos para estructuras ligeras: perfiles U, perfiles C y perfiles Omega.
Perfiles C para Estructuras Ligeras para Cubiertas
Los perfiles metálicos C son ampliamente utilizados en la construcción de estructuras ligeras debido a su diseño eficiente y su capacidad para soportar cargas distribuidas uniformemente. Estos perfiles, también fabricados en acero conformado en frío, son perfectos para aplicaciones como estructuras de paredes, techos y fachadas. Su forma en C proporciona una gran rigidez y estabilidad, lo que los hace ideales para proyectos que requieren una construcción rápida y económica. En Perfiles Blanco, ofrecemos perfiles C en diferentes tamaños y espesores, asegurando que cada proyecto reciba el soporte adecuado.
Catálogo de perfiles C para techos
| Referencia | Espesor (mm) | Cotas A (mm) | Cotas B (mm) | Calidad | Longitud (metros) |
|---|---|---|---|---|---|
| 20×20 | 1.5 | 20 | 20 | Decapado | 6 |
| 30×30 | 1,5 | 30 | 30 | Decapado | 6 |
| 40×20 | 1,5 | 40 | 20 | Decapado | 6 |
| 40×40 | 2 | 40 | 40 | Decapado | 6 |
| 50×30 | 3 | 50 | 30 | Decapado | 6 |
| 50×50 | 3 | 0 | 50 | Decapado | 6 |
| 60×60 | 2 | 60 | 60 | Decapado | 6 |
Perfiles U para Estructuras Ligeras para Techos
Los perfiles U de acero para estructuras ligeras son una solución versátil y eficiente en la construcción de marcos y soportes que requieren una resistencia moderada sin añadir un peso significativo a la estructura. Fabricados en acero conformado en frío, estos perfiles son ideales para aplicaciones como sistemas de techado, soportes para paneles solares y marcos de puertas y ventanas. Gracias a su forma, los perfiles U ofrecen una excelente capacidad de carga y son fáciles de instalar, lo que reduce significativamente el tiempo y el costo de construcción. Además, pueden fabricarse en medidas y longitudes especiales para adaptarse a las necesidades específicas de cada proyecto.
Catálogo de perfiles U para techos
| Tipo de Acero | Perfil | Espesor (mm) | Cotas A (mm) | Cotas B (mm) | Longitud (metros) | Disponibilidad |
|---|---|---|---|---|---|---|
| Galvanizado/Decapado | U-10×10 | 1,00 | 10 | 10 | 6.00 | Bajo pedido |
| Galvanizado/Decapado | U-10×20 | 1,50 | 10 | 20 | 6,00 | Bajo pedido |
| Galvanizado/Decapado | U-15×15 | 1,50 | 15 | 15 | 6,00 | Bajo pedido |
| Galvanizado/Decapado | U-20×10 | 1,50 | 20 | 10 | 6,00 | Bajo pedido |
| Galvanizado/Decapado | U-20×20 | 1,50 | 20 | 20 | 6,00 | Bajo pedido |
| Galvanizado | U-24×27 | 0,55 | 24 | 27 | 2,40 | En stock |
| Galvanizado/Decapado | U-25×25 | 1,50 | 25 | 25 | 6,00 | Bajo pedido |
| Galvanizado/Decapado | U-30×15 | 1,50 | 30 | 15 | 6,00 | Bajo pedido |
| Galvanizado/Decapado | U-30×30 | 1,50 | 30 | 30 | 6,00 | Bajo pedido |
| Galvanizado | U-31 | 0,55 | 31 | 27 | 2,40
3,00 |
En stock |
| Galvanizado | U-40 | 0,40 | 40 | 15 | 2,50
5,00 |
En stock |
| Galvanizado | U-40×20 | 1,50 | 40 | 20 | 6,00 | En stock |
| Galvanizado/Decapado | U-40×40 | 1,00
1,50 2,00 |
40 | 40 | 6,00 | Bajo pedido |
| Galvanizado/Decapado | U-40×50 | e* | 40 | 50 | 6,00 | Bajo pedido |
| Galvanizado | U-50 | 0,4 | 50 | 15 | 5,00 | En stock |
| Galvanizado/Decapado | U-50×25 | 2,00 | 50 | 25 | 6,00 | Bajo pedido |
| Galvanizado/Decapado | U-50×30 | 3,00 | 50 | 30 | 6,00 | Bajo pedido |
| Galvanizado | U-50×40 | 1,50 | 50 | 40 | 6,00 | En stock |
| Galvanizado/Decapado | U-50×50 | 1,50 | 50 | 50 | 6,00 | Bajo pedido |
| Galvanizado/Decapado | U-60×30 | 3,00 | 60 | 30 | 6,00 | Bajo pedido |
| Galvanizado/Decapado | U-70×35 | 3,00 | 70 | 35 | 6,00 | Bajo pedido |
| Galvanizado/Decapado | U-80×40 | 3,00 | 80 | 40 | 6,00 | Bajo pedido |
| Galvanizado/Decapado | U-100×50 | 3,00 | 100 | 50 | 6,00 | Bajo pedido |
| Galvanizado/Decapado | U-120×50 | 3,00 | 120 | 50 | 6,00 | Bajo pedido |
| Galvanizado/Decapado | U-150×50 | 3,00 | 150 | 50 | 6,00 | Bajo pedido |
Perfiles Omega para Estructuras Ligeras para Tejados
Los perfiles Omega son otra excelente opción para la construcción de estructuras ligeras. Su diseño único, que recuerda a la letra griega «Ω», proporciona una combinación de flexibilidad y resistencia que es crucial en aplicaciones como techos, fachadas y sistemas de soporte para paneles solares. Los perfiles Omega son especialmente valorados por su capacidad para adaptarse a diferentes tipos de estructuras y su facilidad de instalación. Como fabricantes especializados en perfiles de acero conformados en frío, en Perfiles Blanco garantizamos productos de alta calidad que cumplen con las exigencias de los profesionales de la construcción.
Catálogo de perfiles omega para tejados
| Tipo de Acero | Perfil | Longitud (metros) | Cotas A (mm) | Cotas B (mm) | Cotas C (mm) | Espesor | Disponibilidad |
|---|---|---|---|---|---|---|---|
| Galvanizado | PERFIL MAESTRA – OMEGA | 3,00 | 45 | 15 | 15 | 0.6 mm | En Stock |
| Galvanizado | Omega 30-40 S/P | 3,00 | 40 | 30 | 15 | 0.6 mm | En Stock |
| Galvanizado | Omega 40-40 | 5,00 | 40 | 40 | 16 | 0.6 mm | En Stock |
| Galvanizado | Omega 50-30 | 5,00 | 50 | 30 | 18 | 0.6 mm | En Stock |
| Galvanizado | Omega 60-30 | 5,00 | 60 | 30 | 18 | 0.6 mm | En Stock |
| Galvanizado | RASTREL SECUNDARIO | 5,00 | 20 | 20 | 20 | 0.6 mm | En Stock |
| Galvanizado | Omega 30-30 | 5,00 | 30 | 30 | 18 | 0.6 mm | En Stock |
| Galvanizado | RATREL TABLERO PIZARRA | 6,00 | 25 | 47 | 15 | 0.6 mm | En Stock |
Solicita presupuesto para tu proyecto de estructura ligera
Si eres constructor, promotor o ingeniero y estás planificando una obra que demande optimización de plazos, máxima precisión dimensional y alta resistencia técnica, somos tu proveedor estratégico. Nos adaptamos fielmente a los planos de tu ingeniería y suministramos el material directamente en fábrica. Garantizamos la máxima eficiencia industrial en grandes proyectos mediante un volumen de pedido mínimo estándar de 3.000 metros lineales.
Pide presupuesto sin compromiso. Rápidos en plazos y entregas a toda España.

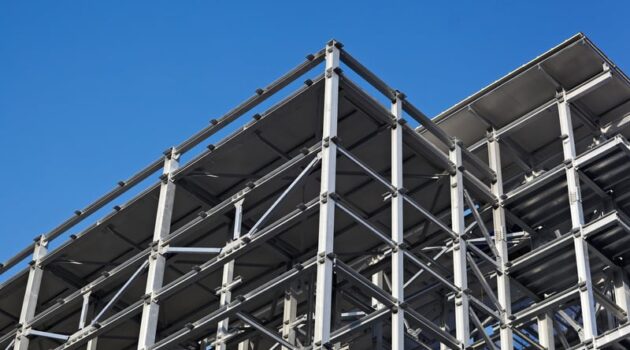

Aplicaciones: cubiertas, fachadas y ampliaciones con estructura ligera
La versatilidad y la precisión milimétrica del acero industrializado permiten el empleo de estructuras ligeras de acero en una amplia variedad de proyectos técnicos residenciales, comerciales e industriales:
1. Estructuras aligeradas para cubiertas
Es la solución preferida para la creación de techos técnicos, naves y naves logísticas. La estructura metálica para cubierta ligera actúa como el soporte perfecto para paneles sándwich, chapas perfiladas o cubiertas de tejas fijadas sobre rastreles metálicos para cubiertas. Al reducir el peso en la coronación del edificio, se minimizan los esfuerzos de flexión sobre los muros de carga principales.
2. Subestructuras para fachadas técnicas y ventiladas
La perfilería ligera proporciona la planimetría exacta que exigen los revestimientos exteriores de fachadas modernas. Actúa como una cámara ventilada que alberga el aislamiento térmico y acústico, mejorando la eficiencia energética global del inmueble sin comprometer la estabilidad estructural de los cerramientos perimetrales.
3. Ampliaciones ligeras en altura (Remontas)
Cuando un proyecto requiere añadir plantas adicionales sobre un edificio existente, la ligereza del acero es la única opción viable. Permite un crecimiento vertical rápido y limpio, evitando sobrecargar la cimentación original y eliminando los riesgos asociados a los tiempos de fraguado de la obra tradicional. Para proyectos residenciales completos integrados desde el origen, se recomienda dar el salto directo al sistema steel framing para viviendas.
Preguntas Frecuentes sobre Estructuras Aligeradas
¿Qué son las estructuras metálicas para techos livianos?
Las estructuras metálicas para techos livianos son soluciones constructivas diseñadas para ofrecer estabilidad y soporte en proyectos que requieren reducir el peso de la estructura total. Estas estructuras se construyen con perfiles de acero liviano, como los perfiles en U, C y omega, que combinan resistencia y ligereza, haciéndolas ideales para techos de viviendas, naves industriales y construcciones comerciales.
¿Qué es una estructura ligera en la construcción?
Una estructura ligera en la construcción es un tipo de estructura diseñada para soportar cargas con un peso mínimo de material. Generalmente, se utilizan perfiles metálicos conformados en frío debido a su capacidad de soportar pesos elevados sin aumentar el volumen ni el peso de la construcción.
Son muy comunes en techos, cubiertas y fachadas debido a su facilidad de instalación y la reducción de tiempos de obra.
¿Cuáles son las ventajas de las cubiertas ligeras para viviendas?
Las cubiertas ligeras para viviendas ofrecen varias ventajas como la facilidad de instalación, la reducción de costes y tiempos de construcción, y la resistencia frente a diferentes condiciones climáticas. Estas cubiertas son ideales para viviendas que buscan mejorar la eficiencia energética y reducir la carga sobre la estructura, utilizando perfiles metálicos como el perfil U y el perfil C.
¿Qué tipos de perfiles se usan para estructuras metálicas en cubiertas?
Los perfiles para estructuras metálicas más comunes en cubiertas incluyen los perfiles en C, U y omega. Cada uno de estos perfiles tiene características únicas en cuanto a resistencia y flexibilidad, lo que les permite adaptarse a diferentes aplicaciones como cubiertas, techos y fachadas. Estos perfiles, al estar conformados en frío, ofrecen una excelente resistencia estructural sin agregar un peso excesivo a la construcción.
¿Qué es una estructura metálica para cubiertas?
Una estructura metálica para cubiertas es un sistema de soporte compuesto por perfiles metálicos que se utiliza en la construcción de techos y cubiertas. Estas estructuras están diseñadas para ofrecer resistencia y durabilidad mientras soportan las cargas del techo y los elementos. Al usar perfiles metálicos ligeros, como los perfiles C y U, se optimiza tanto el peso de la estructura como el tiempo de instalación.
¿Qué es una cubierta aligerada?
Una cubierta aligerada es una solución de construcción donde se reduce el peso del material de la cubierta sin sacrificar la resistencia ni la durabilidad. Estas cubiertas se construyen principalmente con perfiles metálicos livianos y resistentes, como los perfiles omega y C, que proporcionan un soporte adecuado mientras minimizan la carga sobre el resto de la estructura del edificio.
¿Cuáles son los beneficios de utilizar estructuras metálicas en techos?
Las estructuras metálicas en techos son una excelente opción debido a su durabilidad, resistencia y capacidad de soportar cargas pesadas sin necesidad de una estructura voluminosa. Además, al emplear perfiles conformados en frío, como los perfiles U y C, se asegura un sistema ligero y fácil de instalar, reduciendo los costes y tiempos de construcción.
